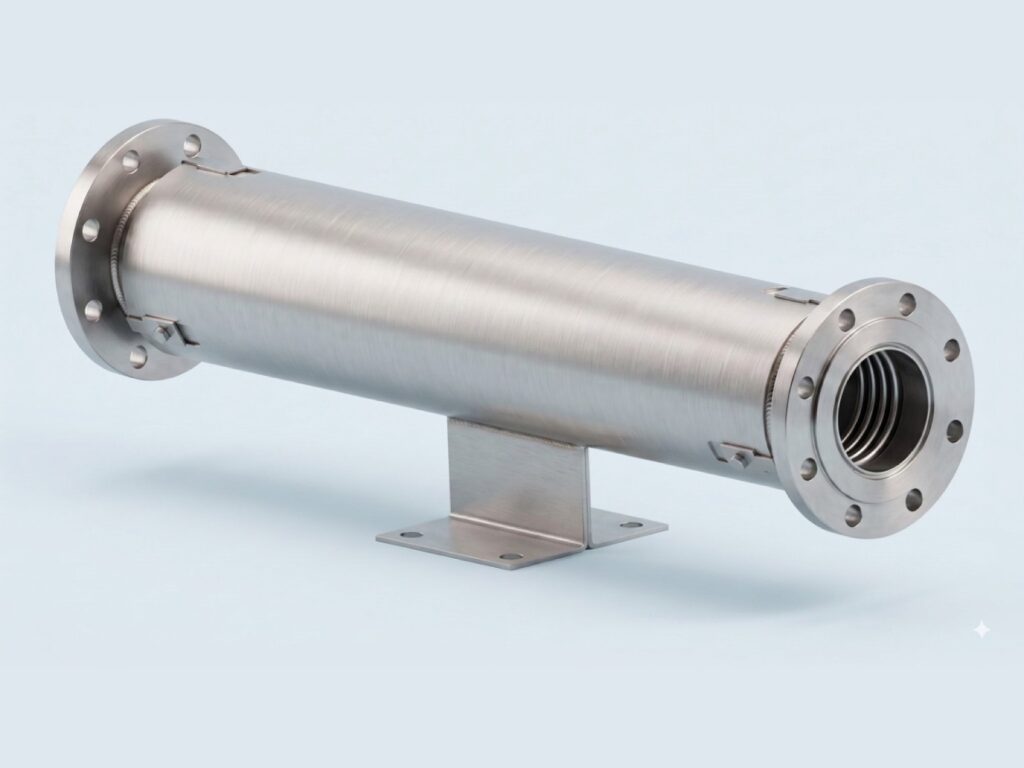

外筒型伸縮管継手
配管の軸方向の伸縮を吸収し、地震や地盤沈下、温度変化による配管損傷を抑えるステンレス製外筒式伸縮可とう管です。
- 製品コード
- ITEM NO: 14s, 14d (外筒形単式・複式)
- 規格品番
- EJMA、JIS B 2352 準拠
- 用途区分
- 一般プラント
製品特長
外筒構造でベローズを保護
ベローズ外周を堅牢な外筒で覆うことで、外部衝撃や落下物から保護し、座屈を防いでスムーズな軸方向の伸縮を可能にした製品です。
公共建築工事標準仕様に適合
国土交通省「公共建築工事標準仕様書（機械設備工事編）」の適合基準を満たす高い安全性と耐久性を備えています。
断熱・保守性に優れ幅広い設備へ対応
断熱処理がしやすく安全面・メンテナンス性にも優れており、ビル設備（暖冷房・給水給湯）から各種工場の蒸気・熱水ラインまで幅広く採用されています。
仕様
- 口径
- 20A～2000A(オーダーメイドにて設計)
- 製作長
- 300L～6000L程度
- 設計圧
- 2.0MPaG以下程度(オーダーメイドにて設計)
- 耐圧
- 水圧・気密試験対応可（設計圧力の1.5倍等）
適応設備
建築物・免震建築物、空調換気設備、蒸気配管、燃料電池各種配管、医療施設（非常用発電・蓄電池・貯水槽・燃料供給）
寸法
口径20A～2000A（アンカーベース付き製品有・軸方向伸縮量に応じた外筒面間設計）
