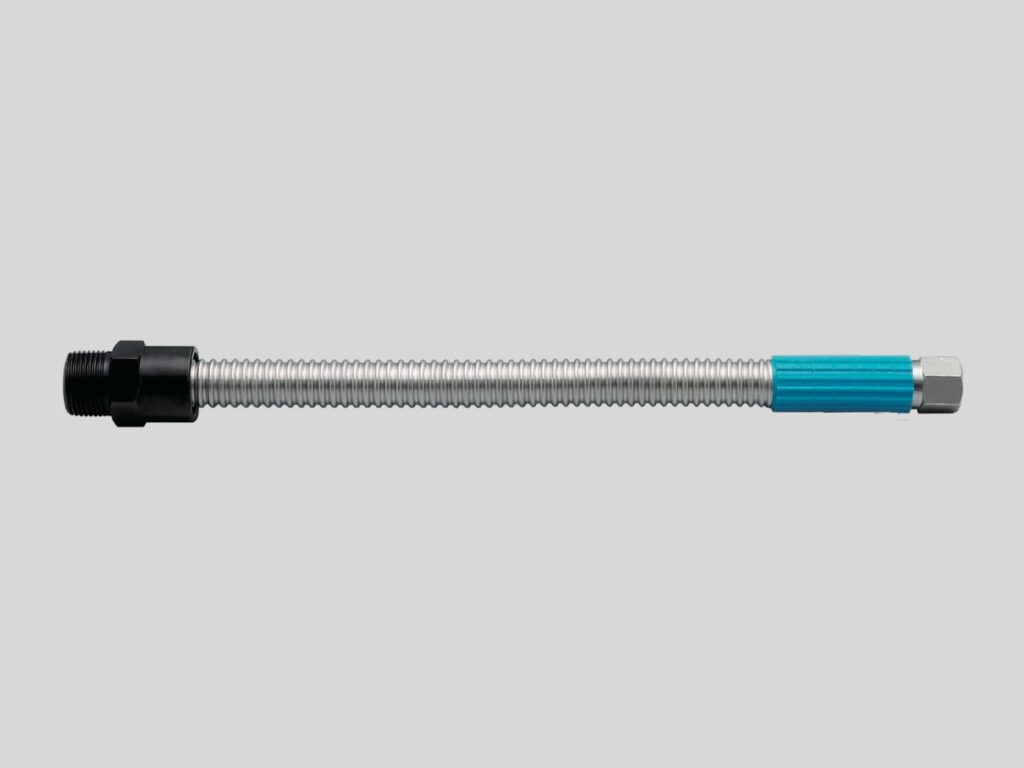

アクトSPN
自在に手曲げできるSUS316製フレキと異種金属腐食対策により、施工性と耐久性を両立する巻出し管継手です。
- 製品コード
- アクトSPN-PSP
- 規格品番
- PJ-133-2号
- 用途区分
- 消火設備用巻出し管継手
製品特長
オールフレキシブル
どの位置からでも簡単に手で曲げられる自在性が特徴。これにより、配管施工時の容易性とスピーディーさを実現しました。本体はステンレスSUS316を使用しており、耐久性・耐食性に非常に優れています。
異種金属腐食対策が施されている
鉄管とつなぐ際に腐食が起きやすいステンレス製フレキの欠点を改善し、継ぎ手内部に絶縁樹脂材を装着。万全の腐食対策で、取り付け後の腐食発生を懸念する必要はありません。
自社工場による一貫製造
1992年の販売開始以来、お客様に確固たる信頼を頂いているアクトSPN。自社工場による同一ラインでの一貫製造を実現。パイプ部作成から出荷まで徹底管理を行い、高品質を保っています。
軽易耐熱性試験合格品
仕様
- 配管側口径
- 25A
- 呼び径
- 20A
- 製品長
- 500L～6500L
- 設計圧力
- 1.4M
- 耐圧力
- 2.1Mpa
- 最小曲げ半径
- 65R
- 最大曲げ角度
- 180°2箇所曲げ※500Lは、100°1箇所曲げ
適応設備
スプリンクラー設備（湿式・乾式・真空・予作動）
泡消火設備
泡消火設備
寸法
放水圧力：kPa
| 品番 | 接続 | 重量(kg) | L(mm) | L1(mm) | 35L/min | 50L/min | 80L/min |
|---|---|---|---|---|---|---|---|
| SPN-11 | R1 / 25A | 0.59 | 1100 | 948 | 4 | 6 | 8 |
| SPN-15 | R1 / 25A | 0.67 | 1500 | 1348 | 5 | 7 | 9 |
| SPN-21 | R1 / 25A | 0.81 | 2100 | 1948 | 8 | 10 | 12 |
| SPN-25 | R1 / 25A | 0.89 | 2500 | 2348 | 9 | 11 | 13 |
| SPN-30 | R1 / 25A | 1 | 3000 | 2848 | 11 | 15 | 17 |
| SPN-38 | R1 / 25A | 1.18 | 3800 | 3648 | 14 | 17 | 18 |
| SPN-45 | R1 / 25A | 1.33 | 4500 | 4348 | 18 | 22 | 24 |
| SPN-05 | R1 / 25A | 0.45 | 500 | 348 | 3 | 4 | 5 |
| SPN-08 | R1 / 25A | 0.52 | 800 | 648 | 3 | 6 | 7 |
| SPN-18 | R1 / 25A | 0.74 | 1800 | 1648 | 6 | 8 | 11 |
| SPN-20 | R1 / 25A | 0.78 | 2000 | 1848 | 8 | 10 | 12 |
| SPN-55 | R1 / 25A | 1.55 | 5500 | 5348 | 23 | 26 | 28 |
| SPN-65 | R1 / 25A | 1.77 | 6500 | 6348 | 26 | 29 | 32 |
