水道関連製品

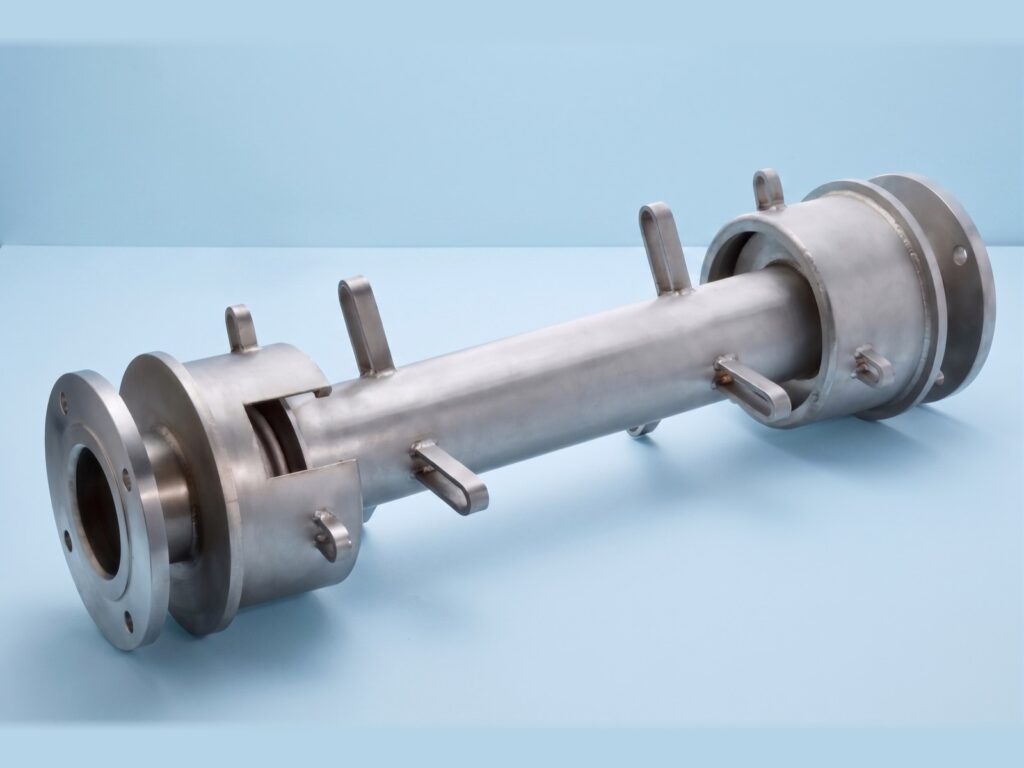

水道用伸縮可撓管
溶接一体構造と高強度ベローズにより、気密性・耐久性・接続自由度を備えた水道用伸縮可撓管です。
- 用途区分
- 水道
製品特長
気密性・安全性に優れた構造
ベローズと両側の鋼管（端管）をはじめ、耐圧部はすべて溶接一体構造であるため、脱管の心配がありません。
高強度で耐久性に優れた構造
ベローズはヒダ形状のため耐圧性に優れています。内圧に対しては多層又は補強リング構造を採用。外圧に対してはカバーを用いることで、さらなる高圧にも耐える構造となっています。また、ステンレス製のため、耐候性、疲労、劣化、機械的強度に優れ、安定した性能を維持できます。
接続種類が多種多様
フランジ・開先・メカ挿し等の接続方法や、鋼管・ステンレス鋼管・ダグタイル鋳鉄管等の種類も自由自在です。
仕様
- 低圧用 設計圧力
- 0.74MPa以下
- 高圧用 設計圧力
- 1.23MPa以下
- タイロッド付
- 対応可能
適応設備
橋梁添架、高架水槽、ポンプ室内等（露出用）、配水池、各種構造物の間、軟弱地盤地域（埋設用）
寸法
単位：mm
| 口径 | 25mm面間(L) | 50mm面間(L) |
|---|---|---|
| 80A | 450 | 550 |
| 100A | 450 | 550 |
| 125A | 450 | 600 |
| 150A | 500 | 650 |
| 200A | 500 | 650 |
| 200A | 550 | 700 |
| 250A | 550 | 700 |
| 300A | 550 | 700 |
| 300A | 700 | 700 |
| 350A | 700 | 700 |
単位：mm
| 口径 | 25mm面間(L) | 50mm面間(L) | 50mm面間(L) |
|---|---|---|---|
| 80A | 450 | 450 | 550 |
| 100A | 450 | 550 | 550 |
| 125A | 450 | 450 | 600 |
| 150A | 500 | 600 | 650 |
| 200A | 500 | 500 | 650 |
| 200A | 500 | 650 | 700 |
| 250A | 500 | 550 | 700 |
| 300A | 700 | 550 | 700 |
| 300A | 700 | 550 | 700 |
| 350A | 700 | 550 | 700 |
単位：mm／各列は面間(L)
| 沈下量 | 口径 | DW 100mm | DW 200mm | DW 300mm | DW 400mm | 伸縮可とう管 300mm | DWH 100mm | DWH 200mm | DWH 300mm |
|---|---|---|---|---|---|---|---|---|---|
| 400A | 80A | 900 | 1100 | 1400 | 1800 | 1900 | 1200 | 1600 | 2200 |
| 400A | 100A | 900 | 1100 | 1400 | 1500 | 1900 | 1300 | 1700 | 2200 |
| 500A | 150A | 900 | 1200 | 1500 | 1700 | 2000 | 1300 | 1700 | 2300 |
| 550A | 200A | 1100 | 1300 | 1600 | 2100 | 2300 | 1400 | 1900 | 2500 |
| 600A | 250A | 1200 | 1300 | 1800 | 2300 | 2300 | 1500 | 2000 | 2700 |
| 700A | 300A | 1200 | 1400 | 1700 | 2200 | 2400 | 1600 | 2200 | 3000 |
| 800A | 350A | 1200 | 1500 | 1800 | 2300 | 2500 | 1700 | 2300 | 3100 |
| 1000A | 350A | 1600 | 1600 | 2000 | 2700 | 2700 | 1700 | 2400 | 3300 |
単位：mm
| 口径 | 面間(L) | 伸縮量 |
|---|---|---|
| 80A | 400 | +10/-30 |
| 100A | 500 | +10/-40 |
| 125A | 500 | +10/-40 |
| 125A | 500 | +10/-40 |
| 150A | 500 | +10/-40 |
| 200A | 500 | +10/-40 |
| 250A | 650 | +10/-50 |
| 300A | 650 | +10/-50 |
| 350A | 650 | +10/-50 |
| 400A | 650 | +10/-30 |
| 450A | 650 | +10/-50 |
| 450A | 650 | +10/-50 |
| 600A | 650 | +10/-50 |
| 600A | 700 | +10/-60 |
| 700A | 700 | +10/-60 |
| 800A | 700 | +10/-60 |
| 900A | 700 | +10/-60 |
| 1000A | 700 | +10/-60 |
単位：mm／各列は面間(L)
| 沈下量/口径 | TDW 100mm | TDW 200mm | TDW 300mm | TDWH 100mm | TDWH 200mm | TDWH 300mm |
|---|---|---|---|---|---|---|
| 400A | 1200 | 1600 | 2300 | 1300 | 1700 | 2800 |
| 450A | 1300 | 1700 | 2300 | 1400 | 1900 | 3000 |
| 500A | 1400 | 1800 | 2500 | 1500 | 2000 | 3200 |
| 600A | 1500 | 2000 | 2700 | 1500 | 2200 | 3300 |
| 600A | 1700 | 2100 | 2900 | 1500 | 2200 | 3300 |
| 700A | 1700 | 2100 | 3000 | 1700 | 2300 | 3400 |
| 800A | 1700 | 2200 | 3200 | 1800 | 2600 | 3800 |
| 900A | 1800 | 2300 | 3200 | 1900 | 2700 | 4100 |
| 1000A | 1900 | 2400 | 3200 | 2000 | 2800 | 4300 |
