ステンレス波状管

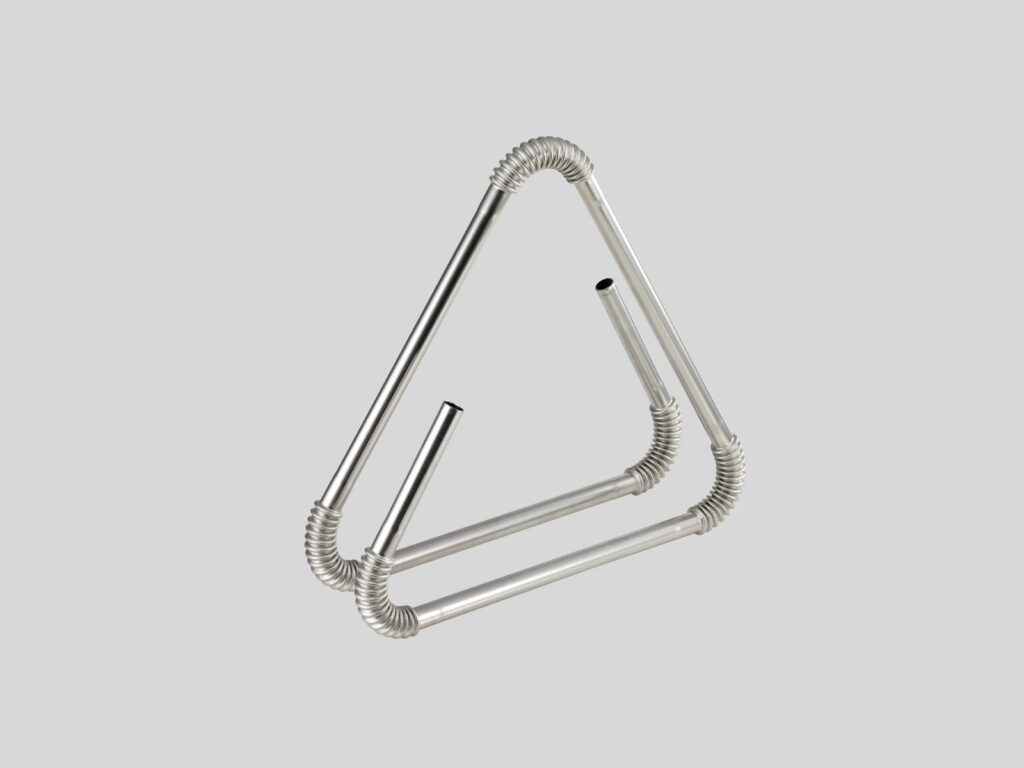

配管場所に合わせて手曲げでき、地震や地盤変位の影響を波状部で吸収する水道用ステンレス波状管です。
- 製品コード
- JWWA G119：2025
- 規格品番
- JWWA G119（認証登録番号：特管J-20/特管J-22）
- 用途区分
- 水道用波状ステンレス鋼管
製品特長
特徴
ステンレス管に波状の加工を施すことで、金属でありながら柔軟性（可とう性）を持たせた配管です。
施工・取付けが容易
波状部を、配管場所に合わせて手曲げでき、方向転換のための継手が不要になるため、漏水のリスクを大幅に減らせます。
地震・地盤の変位を吸収
水道用ステンレス鋼管に波状の加工を施しパイプに可とう性を持たせた構造により、地震や地盤の変位や衝撃を波状部で吸収し、給水装置の破損から守ります。
仕様
- 口径
- 20SU～50SU
- 製作長
- 4000㎜
- 設計圧力
- 1.0MPa
- 最大曲げ角度
- 90度
適応設備
水道メーター周辺の給水配管、機器類の接続
寸法
単位：mm
| 呼び径 | d1 | t1 | L | ℓ1 | ℓ2 | ℓ3 | ℓ4 | N山×連数 | ℓ0（参考値） |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 22.22 +0/-0.37 | 1.0±0.10 | 4000 | 210 +10/0 | 475±20 | 465 | 120±10 | 15山×8連 | 150 |
| 25 | 28.58 +0/-0.37 | 1.0±0.10 | 4000 | 210 +10/0 | 475±20 | 465 | 120±10 | 15山×8連 | 150 |
| 30 | 34.00±0.34 | 1.2±0.12 | 4000 | 230 +10/0 | 470±20 | 480 | 153±20 | 15山×8連 | 153.5 |
| 40 | 42.70±0.43 | 1.2±0.12 | 4000 | 265 +10/0 | 460±20 | 515 | 225±20 | 20山×8連 | 152.5 |
| 50 | 48.60±0.49 | 1.2±0.12 | 4000 | 265 +10/0 | 460±20 | 515 | 225±20 | 20山×8連 | 152.5 |
