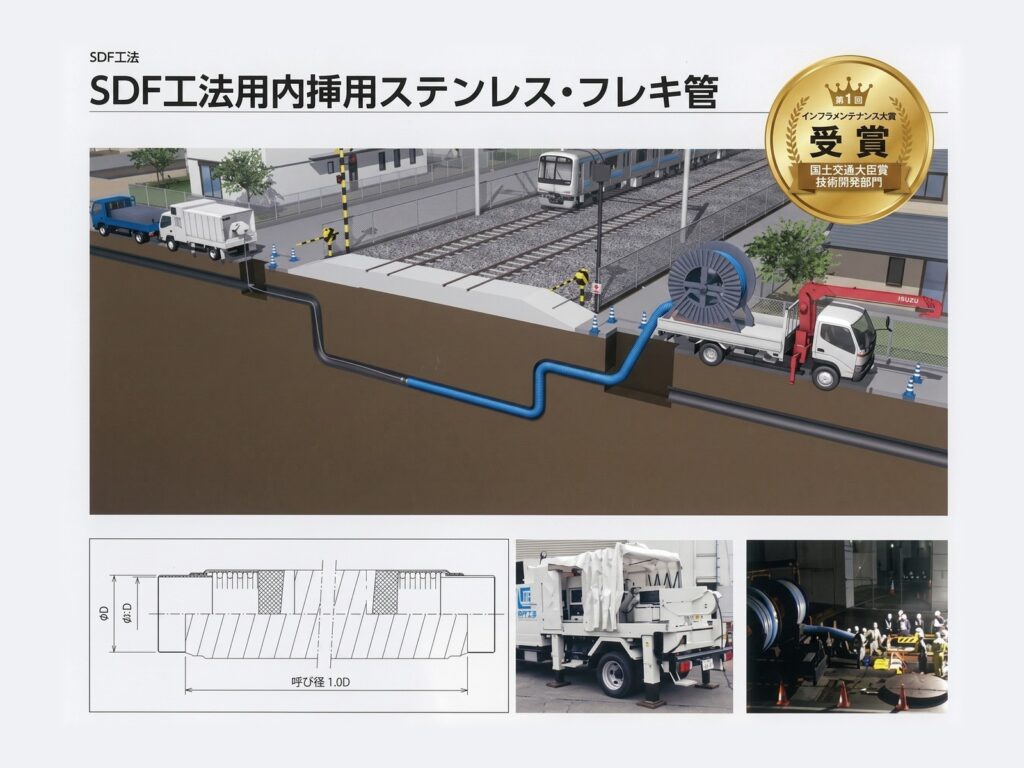

SDF工法
既設管の埋設角度に合わせて引き込みでき、耐震性・耐圧性と省スペース施工を両立する管路更新工法です。
- 製品コード
- SDF
- 用途区分
- 水道
製品特長
既設管の埋設角度を選ばない
既設管の埋設角度(最大90度)を選ばず、引き込み挿入可能です。
耐久性・耐食性に優れた素材と耐震性・耐圧性に優れた構造
部材に高耐久かつ高耐食性のステンレス鋼材SUS316Lを使用。フレキシブル構造により、地震に耐える耐震性も備えています。
作業スペースの縮小
立て坑や作業スペースがコンパクトになり、施工性が向上します。
仕様
- 口径
- 80A～600A
- 製作長
- ※端末接合により指定通り製作可能
- 設計圧力
- 1.0MPa
寸法
単位：mm（曲げ半径は参考値）
| 口径 | φD | φI.D | φO.D | L | 単位質量(kg/m) | 90°曲管 | 45°以下曲管 |
|---|---|---|---|---|---|---|---|
| 80 | φ89.1 | φ77 | φ125 | 80 | 5.5 | 150 | 150 |
| 100 | φ114.3 | φ101 | φ145 | 80 | 6.6 | 200 | 200 |
| 125 | φ139.8 | φ127 | φ180 | 80 | 7.7 | 200 | 200 |
| 150 | φ165.2 | φ150 | φ205 | 80 | 9.9 | 250 | 250 |
| 200 | φ216.3 | φ199 | φ250 | 80 | 14 | 300 | 300 |
| 250 | φ267.4 | φ249 | φ305 | 100 | 22.6 | 400 | 350 |
| 300 | φ318.5 | φ299 | φ355 | 100 | 29.7 | 500 | 400 |
| 350 | φ355.6 | φ334 | φ410 | 100 | 39.4 | 600 | 450 |
| 400 | φ406.4 | φ377 | φ465 | 100 | 47.5 | 700 | 600 |
| 500 | φ508.0 | φ484 | φ575 | 100 | 65.4 | 800 | 700 |
| 600 | φ609.6 | φ586 | φ675 | 100 | 89.1 | 800 | 800 |
