水道関連製品 アクトフレキ
-
- 手で簡単に曲げられる
手で簡単に曲げる事が出来るステンレス製フレキシブル継手なので、配管工事の手間と時間を大幅に短縮することができます。
-
- 地震に強い耐震管
配管やマンホールなどの既設障害物の迂回配管や、軟弱地における構造物と管路の沈下吸収など、耐震管として地震や災害からライフラインを守ります。
アクトフレキは、手で簡単に曲げる事が出来るステンレス製フレキシブル継手です。
今までの迂回配管は直管や曲管を使用し接続箇所が多く、多大な労力と時間を要していましが、アクトフレキを使用する事により、時間と手間を大幅に短縮する事が出来ます。
アクトフレキは、既設の障害物の迂回配管や、地盤沈下の吸収する事ができ、耐震管として地震や災害からライフラインを守ります。
- 軟弱地における構造物と管路の沈下吸収
- 配管やマンホールなど季節の障害物の迂回
- 手で簡単に曲げることができる
- 配管工事の手間と時間が大幅に短縮できる
φ150×3500L 両端 上水ルーズフランジ
配水ポリ水管橋の埋設部に、迂回配管および可撓管として使用。

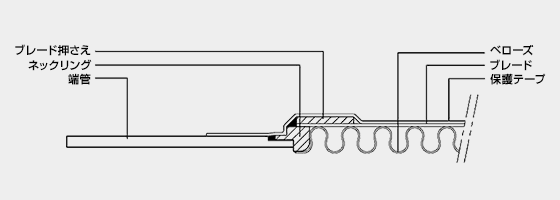

アクトフレキの概要
-
ルーズフランジ(F)
(7.5K、JIS10K) -
樹脂管挿口(VP)
-
鋳鉄管挿口(S)/GX形
※GX形継手 認可品
エポキシ樹脂絶縁紛体塗装 -
K形鋳鉄管挿口(S)
(K形押輪付)
エポキシ樹脂絶縁紛体塗装 -
K形鋳鉄管受口(U)
エポキシ樹脂絶縁紛体塗装
共通仕様
※ベローズは1050℃にて真空熱処理(焼きなまし)施工
※ダグタイル鉄管に接続する場合は、ポリエチレンスリーブをご準備、施工願います。
仕様
口径
80A~350A ※400A以上も製作可能
製作長
標準長 1000L~5000L (500L単位)
※ご希望に応じて長尺品(10m以上)、T字管付も製作可能
圧力
設計圧力 0.74MPa以下 ※1.5MPa仕様も製作可能
耐圧力 1.18MPa以下
呼径 | 最大外径 | 内径 | 単位重量(kg/m) | 最小曲げ半径 |
---|---|---|---|---|
80A | φ104 | φ75 | 5.0 | 220 |
100A | φ130 | φ101 | 6.0 | 280 |
125A | φ158 | φ124 | 7.5 | 350 |
150A | φ185 | φ149 | 10.0 | 400 |
200A | φ235 | φ195 | 15.0 | 600 |
250A | φ290 | φ245 | 23.0 | 700 |
300A | φ341 | φ301 | 31.0 | 900 |
350A | φ383 | φ335 | 42.0 | 1100 |
