化学プラント関連製品 ジンバル形伸縮管継手 エキスパンションジョイント（EXP.J）
-
- 高い安全性

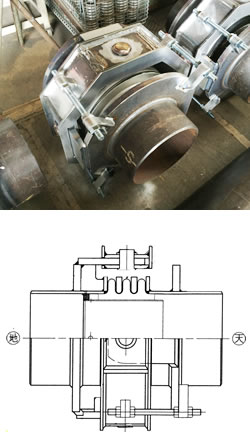

2組のヒンジプレートとピンを取付け、プレートの間にジンバルリングを入れて、取付位置を90度ずらした構造です。2～3個組合せることにより、多平面角度（Y方向、Z方向）への変位を吸収します。
ジンバル形伸縮接手はヒンジ型伸縮接手が一平面上の角偏位を吸収するのに対し、多平面の角偏位を吸収するために使用します。
構造はヒンジ型と同様ヒンジプレートとピンを取付プレート間にジンバルリングを入れてピンの取付位置を90°ずらしたものです。

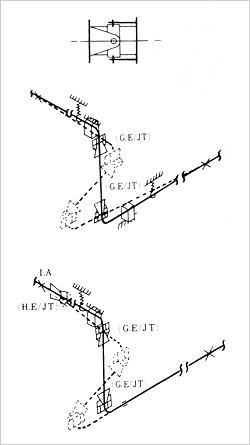

使用は通常2個～3個の組み合わせにより配管の伸縮を吸収します。
