水道関連製品 SDF工法(内挿ステンレス・フレキ管)

SDF工法(内挿ステンレス・フレキ管)

  • 老朽化した既設管に新たな管を引き込むため低コスト
  • 既設管の埋設角度を選ばず引き込み可能
  • 高耐久性・高耐食性・高耐圧性
  • 管の長さを自由に決められるので、継ぎ手が少なく管路品質も向上

都市部の交通量が多い国道や、線路下の横断管、商店街の狭隘道路の埋設管等は、従来工法では管路の更新が難しいとされていました。

・SDF工法とは

SDF工法は、既設管をそのまま活かした新設工法です。既設管の埋設角度を選ばず引き込むことができ、簡単かつ低コストでの管路更新を可能にしました。


  1. 既設管の埋設角度を選ばない
    既設管の埋設角度(最大90度)を選ばず、引き込み挿入可能です。
  2. 高耐久・高耐食性

    主部材に高耐久かつ高耐食性のあるステンレス鋼材のSUS316L(チューブ)、SUS316(管部)、SUS304(その他部材)を使用。また、仕様に応じて内挿ステンレス・フレキ管の長さを自由に設定できるので、継手箇所が少なくなり、管路品質も向上します。

  3. 高耐震性・高耐圧性

    曲げや振動に強いフレキシブルチューブ構造を採用。地震による管路接合部分のズレや破損が起こりにくい構造です。また、チューブ外装をステンレス鋼線を編み込んだブレードで保護。外部からのキズ・打痕等によるダメージを軽減し、内圧力及び外部からの引張荷重に対しての耐性を高めています。

  4. 防汚性能・摩擦低減

    泥水や砂等がチューブの間に入り込み管を傷めない様にブレード外装に保護テープを巻くことで防汚性能を向上。外装にポリエチレンスリーブを巻くことで引き込みの際の摩擦を低減し、キズ防止の効果があります。


1. 既設管の錆状況(洗浄前)

既設管の内部に特殊器具を挿入し、ワイヤーでけん引して内部の錆び等を落とします。


2. 既設管の錆状況(洗浄後)

浄後の既設管内部の写真です。洗浄の度合いは既設管の状態により異なります。


3. SDF工法 φ200採用横須賀現場

内挿用のステンレス・フレキ管です。長さは自由に設定できます。


4. 内挿用ステンレス・フレキ管の挿入

既設管の内部へ通したワイヤーでフレキを引き込みます。(横須賀現場)

仕様

口径

80A~350A

製作長

定尺長を基準に端末接合することで、指定通り製作可能

圧力

1.0MPa以下

既設曲管内引き込み可能な最大呼び径

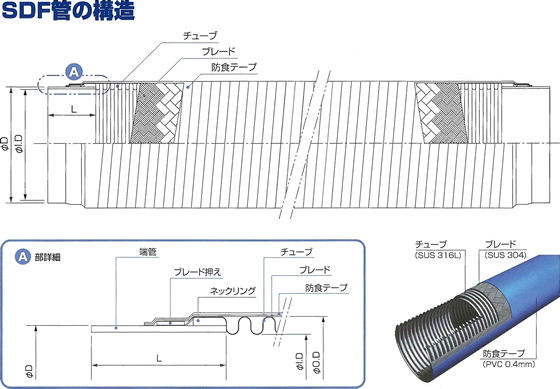

SDF管寸法・単位重量表(参考※) 通過可能な既設管口径(参考※)
口径 φD φI.D φO.D L 単位重量(Kg/m) 90゜曲管 45゜以下曲管
80 φ89.1 φ77 φ120 90 3.8 150 150
100 φ114.3 φ101 φ145 90 4.6 200 200
125 φ139.8 φ127 φ170 90 6.0 200 200
150 φ165.2 φ150 φ200 100 7.0 250 250
200 φ216.3 φ199 φ250 100 13.3 300 300
250 φ267.4 φ249 φ300 110 23.3 400 350
300 φ318.5 φ299 φ360 110 29.3 500 400
350 φ355.6 φ334 φ400 110 42.0 600 450
400 φ406.4 φ377 φ460 120 48.3 700 600

※上記の数値は参考値と致します。通過可能な既設管口径は、既設管がダクタイル鋳鉄管の場合を示します。
